1 - Информационные модели

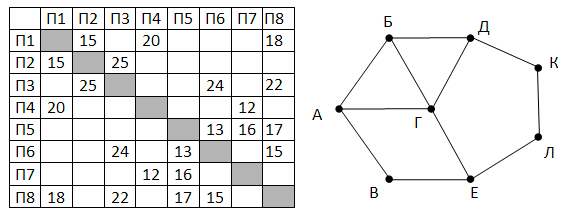

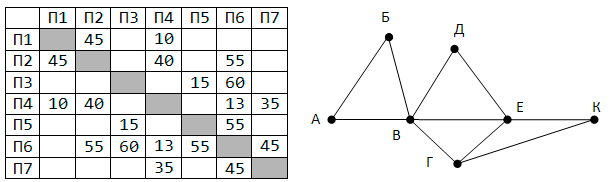

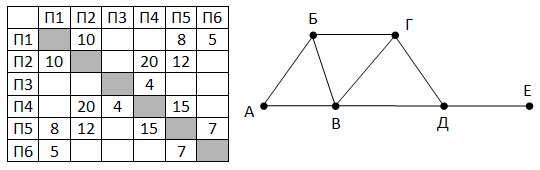

1. На рисунке справа схема дорог изображена в виде графа, в таблице содержатся сведения о длинах этих дорог. Так как таблицу и схему рисовали независимо друг от друга, то нумерация населённых пунктов в таблице никак не связана с буквенными обозначениями на графе. Определите, какова длина дороги из пункта В в пункт Е.
Ответ:
2. На рисунке справа схема дорог изображена в виде графа, в таблице содержатся сведения о длинах этих дорог. Так как таблицу и схему рисовали независимо друг от друга, то нумерация населённых пунктов в таблице никак не связана с буквенными обозначениями на графе. Определите, какова длина дороги из пункта В в пункт Г.
Ответ:
3. На рисунке справа схема дорог изображена в виде графа, в таблице содержатся сведения о длинах этих дорог. Так как таблицу и схему рисовали независимо друг от друга, то нумерация населённых пунктов в таблице никак не связана с буквенными обозначениями на графе. Определите, какова длина дороги из пункта Е в пункт Г.
Ответ:
4. На рисунке справа схема дорог изображена в виде графа, в таблице содержатся сведения о длинах этих дорог. Так как таблицу и схему рисовали независимо друг от друга, то нумерация населённых пунктов в таблице никак не связана с буквенными обозначениями на графе. Определите, какова длина дороги из пункта А в пункт Б.
Ответ:
5. На рисунке справа схема дорог изображена в виде графа, в таблице содержатся сведения о длинах этих дорог. Так как таблицу и схему рисовали независимо друг от друга, то нумерация населённых пунктов в таблице никак не связана с буквенными обозначениями на графе. Определите, какова длина дороги из пункта Г в пункт Е.
Ответ:
6. На рисунке справа схема дорог изображена в виде графа, в таблице содержатся сведения о длинах этих дорог. Так как таблицу и схему рисовали независимо друг от друга, то нумерация населённых пунктов в таблице никак не связана с буквенными обозначениями на графе. Определите, какова длина дороги из пункта Б в пункт В.
Ответ:
7. На рисунке справа схема дорог изображена в виде графа, в таблице содержатся сведения о длинах этих дорог. Так как таблицу и схему рисовали независимо друг от друга, то нумерация населённых пунктов в таблице никак не связана с буквенными обозначениями на графе. Определите, какова длина дороги из пункта А в пункт Б.
Ответ:
8. На рисунке справа схема дорог изображена в виде графа, в таблице содержатся сведения о длинах этих дорог. Так как таблицу и схему рисовали независимо друг от друга, то нумерация населённых пунктов в таблице никак не связана с буквенными обозначениями на графе. Определите, какова длина дороги из пункта Д в пункт К.
Ответ:
9. На рисунке справа схема дорог изображена в виде графа, в таблице содержатся сведения о длинах этих дорог. Так как таблицу и схему рисовали независимо друг от друга, то нумерация населённых пунктов в таблице никак не связана с буквенными обозначениями на графе. Определите, какова длина дороги из пункта Е в пункт Л.
Ответ:
10. На рисунке справа схема дорог изображена в виде графа, в таблице содержатся сведения о длинах этих дорог. Так как таблицу и схему рисовали независимо друг от друга, то нумерация населённых пунктов в таблице никак не связана с буквенными обозначениями на графе. Определите, какова длина дороги из пункта Д в пункт В.
Ответ:
